Dimensionamento de cabos elétricos: a tabela não decide

Abra o quadro de qualquer casa brasileira e conte os disjuntores de 20 A protegendo circuitos de tomada em cabo de 2,5 mm². É a combinação mais comum do país. Também é, na maioria dos casos, uma combinação que a NBR 5410 não autoriza.

O motivo não é o cabo estar errado. É que a tabela de onde saiu o 2,5 mm² responde a uma pergunta diferente da que foi feita. O dimensionamento de cabos elétricos não é uma consulta: é a comparação de seis critérios, dos quais a tabela de corrente é só um — e quase nunca o que decide.

Este artigo faz os três cálculos que decidem de verdade, com os números das tabelas da norma e as premissas todas declaradas: quanto o cabo conduz depois das correções, quanto de tensão ele perde no caminho, e qual seção a norma exige independentemente de conta.

Dimensionamento de cabos elétricos: o que a norma realmente pede

A NBR 5410 lista seis verificações para escolher a seção de um condutor: seção mínima, capacidade de condução de corrente, queda de tensão, proteção contra sobrecargas, proteção contra curtos-circuitos e proteção contra contatos indiretos.

E fecha com a regra que muda tudo: “a seção a ser finalmente adotada é a maior dentre todas as seções obtidas”. Não é a média, não é a mais razoável, não é a que o eletricista costuma usar. É a maior.

Isso transforma o dimensionamento num torneio. Cada critério propõe uma seção, e vence quem pedir mais cobre. A pergunta útil, então, não é “qual a bitola para 20 A” — é qual critério ganha neste circuito. A resposta muda de circuito para circuito dentro da mesma casa.

A tabela de corrente e as três coisas que ela pressupõe

O ponto de partida é a Tabela 36 da norma, para condutores de cobre com isolação de PVC. Para o método B1 — condutores isolados em eletroduto embutido em alvenaria, que é o caso da esmagadora maioria das casas:

Seção	2 condutores carregados	3 condutores carregados
1,5 mm²	17,5 A	15,5 A
2,5 mm²	24 A	21 A
4 mm²	32 A	28 A
6 mm²	41 A	36 A
10 mm²	57 A	50 A
16 mm²	76 A	68 A

Um circuito monofásico de tomadas tem dois condutores carregados — fase e neutro; o terra não conta. Então 2,5 mm² dá 24 A, e o disjuntor de 20 A parece confortável.

Só que esses 24 A valem sob três condições que a tabela não repete em cada linha: ar a 30 °C, um único circuito naquele eletroduto, e o método de instalação exato. Mude qualquer uma e o número muda. Numa casa real, as três mudam.

Os dois fatores que quase ninguém aplica

A Tabela 40 corrige a temperatura ambiente. Para isolação de PVC: 1,00 a 30 °C, 0,94 a 35 °C, 0,87 a 40 °C e 0,79 a 45 °C. Um eletroduto embutido numa laje sob telhado de fibrocimento em tarde de verão passa de 40 °C sem esforço.

A Tabela 42 corrige o agrupamento. Para condutores em feixe dentro de conduto fechado: 0,80 para dois circuitos, 0,70 para três, 0,65 para quatro, 0,60 para cinco, 0,57 para seis, e continua caindo até 0,38 a partir de vinte.

Agora a conta do circuito de tomadas, com premissas explícitas: 2,5 mm², método B1, monofásico, seis circuitos dividindo o eletroduto que sai do quadro, forro a 40 °C.

24 A × 0,57 × 0,87 = 11,9 A. A tabela prometia 24. A instalação entrega metade.

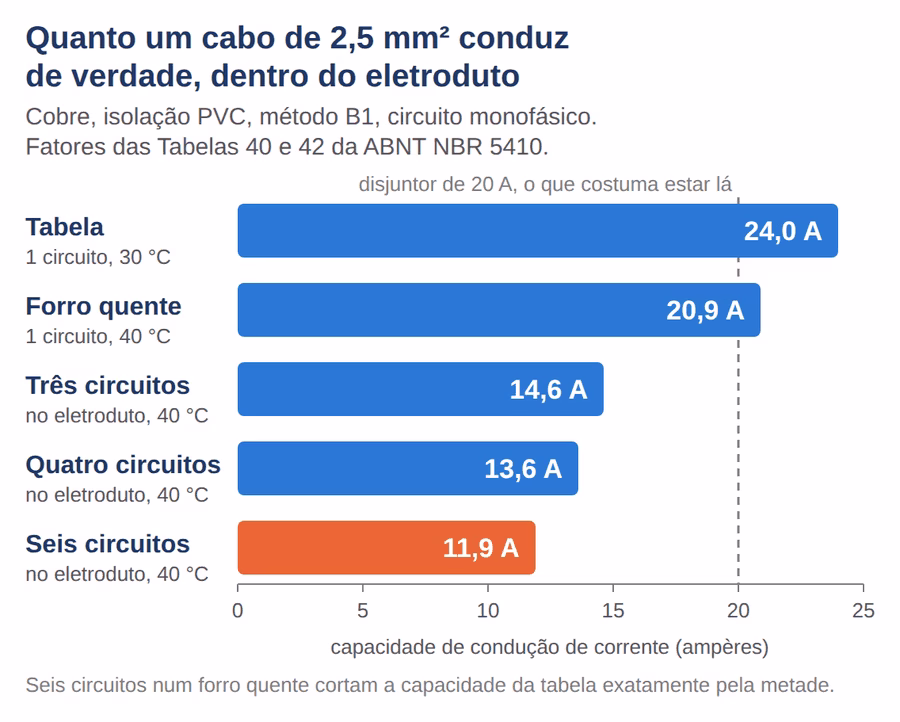

O mesmo cabo, a mesma tabela. O que muda é quantos vizinhos ele tem dentro do eletroduto e quanto calor faz no forro. A linha tracejada é o disjuntor que costuma estar protegendo esse circuito.

A norma é honesta sobre a própria conta e abre duas saídas, que vale conhecer antes de sair trocando cabo. Condutores cuja corrente de projeto não passe de 30% da sua capacidade já corrigida podem ser descartados da contagem do grupo — e circuitos de iluminação quase sempre caem nessa faixa. E quando os cabos ficam afastados por mais do que o dobro do diâmetro externo, nenhum fator de redução é exigido.

Aplique a primeira saída no exemplo: tire os dois circuitos de iluminação e sobram quatro. Fator 0,65, e a capacidade sobe para 13,6 A. Melhor — e ainda assim longe dos 20 A do disjuntor. A conclusão sobrevive à exceção, que é o teste que um número precisa passar para valer a pena publicar.

Por que isso é um problema de segurança, e não de perfeccionismo

A coordenação entre cabo e proteção segue uma desigualdade simples: a corrente de projeto do circuito tem de ser menor ou igual à corrente nominal do disjuntor, que por sua vez tem de ser menor ou igual à capacidade do cabo. Em símbolos, I_B ≤ I_N ≤ I_Z.

Com I_Z = 13,6 A, o maior disjuntor padronizado que cabe é o de 10 A. O de 16 A já viola a desigualdade; o de 20 A a viola com folga. O que existe na prática é um disjuntor calibrado para deixar passar quase o dobro do que o cabo aguenta em regime — e a consequência não é o disjuntor desarmar, é ele não desarmar enquanto o cabo aquece.

Há uma alternativa melhor do que engrossar tudo: separar. Dois eletrodutos com três circuitos cada, em vez de um com seis, levam o fator de 0,57 para 0,70 e devolvem boa parte da capacidade sem um metro de cobre a mais.

Queda de tensão: a lei do quadrado da tensão

O segundo critério é o que decide os circuitos longos e de carga alta. A norma limita a queda de tensão a 4% desde o ponto de entrega até qualquer ponto de utilização, quando a instalação é alimentada diretamente pela rede pública de baixa tensão, e a 7% quando há transformador próprio.

Repare que o limite é medido desde o ponto de entrega. O que o ramal de entrada e o quadro já consumiram sai do mesmo orçamento — o circuito terminal quase nunca tem os 4% inteiros à disposição.

Para um circuito monofásico com carga resistiva, como um chuveiro, a conta é direta: ΔU = 2 · I · L · R, com a corrente em ampères, o comprimento em quilômetros e a resistência do condutor em ohms por quilômetro. O 2 está ali porque a corrente percorre a ida e a volta.

Tome um chuveiro de 5.500 W num circuito de 20 metros. Em 220 V ele puxa 25,0 A; em 127 V, 43,3 A. Pela tabela de corrente, o primeiro pede 4 mm² e o segundo pede 10 mm². Agora a queda de tensão, com a resistência do cobre quente:

Tensão	Corrente	Seção pela corrente	Queda em 20 m	Comprimento máximo
220 V	25,0 A	4 mm²	5,92 V — 2,69%	29,7 m
127 V	43,3 A	10 mm²	3,97 V — 3,12%	25,6 m

Passando de 25,6 metros, o circuito de 127 V com 10 mm² reprova e precisa subir para 16 mm². O de 220 V, na mesma distância de 30 metros, vai de 4 para 6 mm². O mesmo chuveiro, na mesma casa, no mesmo comprimento: 16 mm² em 127 V contra 6 mm² em 220 V.

Essa diferença tem uma razão exata, e ela cabe numa linha de álgebra. Como I = P/V, substituindo na fórmula da queda percentual sai ΔU/V = 2 · P · L · R / V². A queda percentual não cai com a tensão: cai com o quadrado da tensão. Dobrar a tensão divide a queda percentual por quatro.

Dá para conferir com um número só. Mantendo 4 mm² e 20 metros, o mesmo chuveiro perde 8,07% em 127 V e 2,69% em 220 V. A razão é 3,0 — e (220 ÷ 127)² também é 3,0. É por isso que chuveiro, forno e ar-condicionado são ligados em 220 V sempre que a concessionária permite: não é preferência do instalador, é economia de cobre por lei física. O mesmo raciocínio aparece quando você dimensiona um sistema de ar-condicionado e descobre que o circuito dedicado custa menos do que parecia.

Uma premissa que precisa ficar visível: usei a resistência do condutor à temperatura máxima de operação, que para 2,5 mm² é 9,55 Ω/km. Cobre frio, a 20 °C, tem cerca de 24% menos resistência, e um circuito pouco carregado perde menos do que esta conta indica. Para dimensionar, a escolha conservadora é a correta; para explicar uma medição de campo que deu menor, a diferença é esta.

A seção mínima, que decide mais circuitos do que parece

O terceiro critério não é uma conta: é uma imposição. A norma fixa 1,5 mm² para circuitos de iluminação e 2,5 mm² para circuitos de tomadas, qualquer que seja a corrente.

Veja o que isso significa num circuito de iluminação moderno. Quinze pontos de LED de 12 W em 127 V somam 180 W, ou 1,42 A. O cabo de 1,5 mm² conduz 17,5 A — doze vezes a corrente do circuito. Mesmo no pior cenário de agrupamento e calor, ele ainda entrega 8,7 A, seis vezes o necessário.

Ou seja: em todo circuito de iluminação de LED, o cálculo de corrente é decorativo. Quem decide é a seção mínima, e a razão dela não é elétrica — é mecânica. Um condutor mais fino que 1,5 mm² se rompe no puxamento, na emenda e no aperto do terminal, e um rompimento parcial vira ponto quente antes de virar circuito aberto.

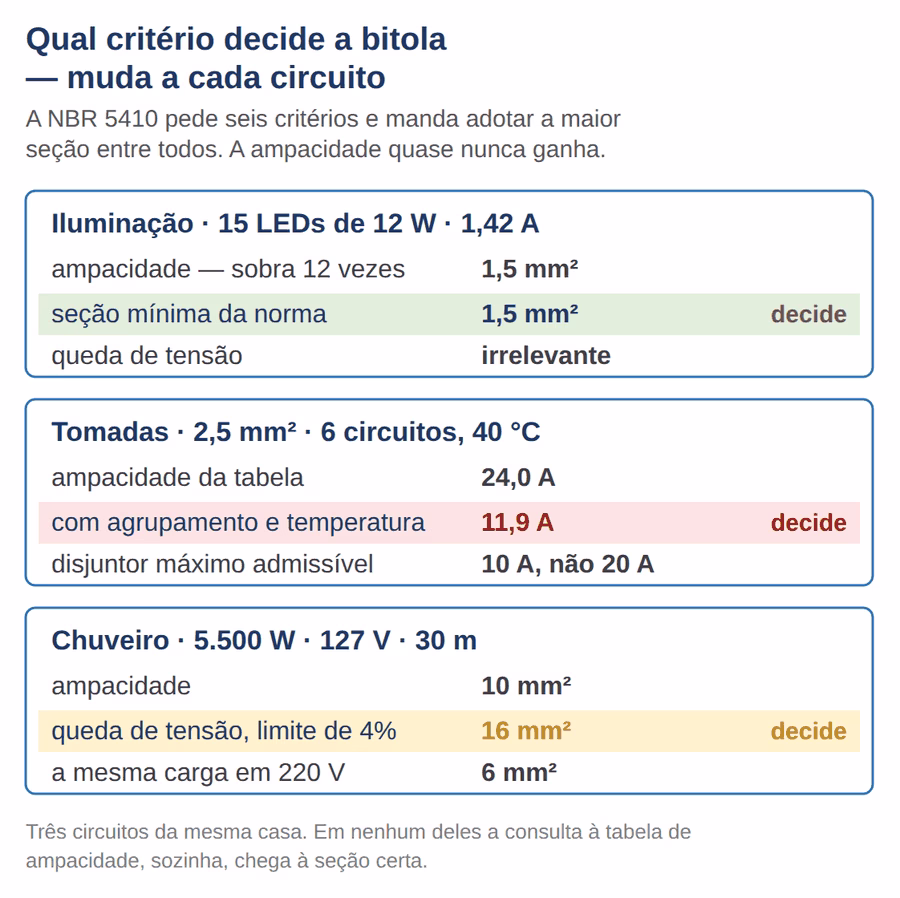

Três circuitos da mesma casa e três vencedores diferentes. Em nenhum deles a consulta à tabela de corrente, sozinha, chega à seção certa.

A sequência, na ordem em que se faz

1. Levante a carga de cada circuito e a corrente de projeto. Se você ainda não tem isso, comece pelo cálculo do consumo energético da casa, que é o insumo deste.
2. Anote a seção mínima do tipo de circuito. Ela é o piso, e às vezes já é a resposta.
3. Consulte a tabela de corrente para o método de instalação real, contando os condutores carregados — não o terra.
4. Aplique os fatores de temperatura e de agrupamento, nessa ordem, multiplicando. Conte quantos circuitos dividem o eletroduto de verdade.
5. Verifique a queda de tensão com o comprimento real do trecho, e lembre que o orçamento de 4% é compartilhado desde o medidor.
6. Coordene com o disjuntor: I_B ≤ I_N ≤ I_Z, com I_Z já corrigido.
7. Adote a maior seção entre todas as obtidas. Se a maior veio do agrupamento, considere separar os circuitos em dois eletrodutos antes de engrossar o cabo.

Vale notar que o passo 1 esconde a mesma decisão que existe na hidráulica: você não dimensiona para todas as cargas ligadas ao mesmo tempo, e sim para uma hipótese de simultaneidade — o fator de demanda. É o irmão elétrico do peso relativo que aparece em como calcular vazão, e erra pelo mesmo motivo quando é copiado sem pensar. Para o desenho do projeto todo, o passo a passo do projeto elétrico residencial cobre a divisão de circuitos e o quadro.

Perguntas frequentes

Quantos circuitos posso passar num mesmo eletroduto? Não há um número proibido: há um custo. Cada circuito adicional reduz a capacidade de todos. De um para seis, o fator vai de 1,00 a 0,57. Se a alternativa for engrossar os cabos, quase sempre sai mais barato abrir um segundo eletroduto.

Meu circuito de tomadas tem 2,5 mm² com disjuntor de 20 A. Preciso trocar tudo? Não necessariamente — a conta depende de quantos circuitos realmente dividem cada trecho e da temperatura do local. Faça a conta do seu caso com o fator correto. Se der abaixo de 16 A, a correção mais simples e barata costuma ser trocar o disjuntor, não o cabo. Um profissional habilitado precisa avaliar isso na sua instalação.

Por que o condutor terra não entra na contagem? Porque em operação normal ele não conduz corrente. As tabelas falam em “condutores carregados”: num circuito monofásico são dois, fase e neutro; num trifásico equilibrado são três. O terra só conduz em falta, e por um tempo curto.

Cabo de 6 mm² sempre resolve chuveiro? Não. Em 220 V, com trecho curto, 4 mm² costuma bastar e 6 mm² é folga. Em 127 V com trecho longo, 6 mm² reprova nos dois critérios — e 10 mm² pode reprovar na queda de tensão. A tensão da sua rede e o comprimento do circuito mudam a resposta mais do que a potência do chuveiro.

Dá para usar cabo de alumínio para economizar? Em instalação residencial interna, a NBR 5410 restringe fortemente o uso de alumínio. A resistividade maior também exige uma seção bem superior para a mesma corrente, o que apaga boa parte da economia. Para o ramal de entrada, a concessionária local é quem define o que é aceito.

O que consome mais e merece circuito dedicado? As cargas de aquecimento resistivo, com folga — chuveiro, torneira elétrica, forno. Elas dominam a conta de luz e são as únicas que costumam forçar seções acima de 4 mm² numa casa. Vale ver o que consome mais energia elétrica na sua casa antes de decidir onde gastar cobre.

O princípio que organiza tudo

O dimensionamento de cabos elétricos não termina na tabela de corrente: ela é a primeira proposta de seis. E vale para um cabo sozinho, num dia de 30 °C, num trecho curto — três condições que a sua casa não cumpre.

Os dois números para levar são estes. Seis circuitos num forro quente cortam a capacidade do cabo pela metade, e é por isso que o disjuntor precisa encolher junto. E a queda de tensão percentual cai com o quadrado da tensão, e é por isso que ligar a carga pesada em 220 V economiza mais cobre do que qualquer escolha de bitola.

Projeto elétrico é atividade de profissional habilitado, com responsabilidade técnica registrada. Este texto serve para você refazer as contas, entender o que recebeu e saber que pergunta fazer — não para substituir o projetista nem o eletricista.
