Como calcular vazão: a conta completa e as três provas
O chuveiro está bom. Alguém abre a torneira da cozinha e ele esfria. O aquecedor não tem culpa: o que mudou foi a vazão que sobra para o chuveiro depois que outro ponto entra na disputa.
Procurar como calcular vazão quase sempre devolve a mesma resposta: Q = A · v. A fórmula está certa, e sozinha ela não resolve nada — porque numa instalação você não conhece v. A velocidade é resultado, não dado.
Este artigo faz a conta inteira de vazão em tubulações, com os números de um prédio de 16 apartamentos: da contagem dos aparelhos até as três verificações que decidem o diâmetro. Todas as premissas declaradas, todas as fórmulas com fonte. E no fim um resultado incômodo: o critério que quase ninguém verifica é justamente o que reprova o projeto.
Q = A · v: o que a fórmula faz e o que ela não faz
A vazão volumétrica é o volume que atravessa uma seção por unidade de tempo. Num tubo circular cheio, ela vale a área da seção vezes a velocidade média do escoamento:
Q = A · v, com A = π · D² / 4. Se D estiver em metros e v em m/s, Q sai em m³/s. Multiplique por 1.000 para litros por segundo, por 3.600 para m³/h.
Essa forma serve muito bem para medir. Um tubo de Pitot, um medidor ultrassônico ou um eletromagnético entregam a velocidade média; a área você calcula; a vazão sai por multiplicação. No que já está construído e funcionando, Q = A · v é a conta certa — e é a entrada de contas maiores, porque a vazão medida e a queda disponível são os dois únicos números de que você precisa para calcular a eficiência de uma turbina hidráulica.
Para projetar, ela não fecha. Você tem três incógnitas — vazão, área e velocidade — e uma equação só. Nada na fórmula diz qual das três você deveria escolher primeiro. O que fecha o sistema vem de fora: quantos aparelhos existem, e quantos deles abrem ao mesmo tempo.
Antes da teoria: a conta do balde
Se o que você quer é a vazão de um ponto que já existe, não precisa de instrumento. Pegue um balde de volume conhecido, abra a torneira até o fim e cronometre o enchimento. Q = volume ÷ tempo.
Dez litros em 42 segundos dão 0,238 L/s, ou 14,3 litros por minuto. Repita três vezes e use a média — a variação entre as medidas mostra a sua própria incerteza, o que nenhuma tabela vai te dar. A limitação é séria, porém: isso mede o ponto aberto sozinho. O problema do chuveiro acontece justamente quando ele não está sozinho.
Como calcular vazão de projeto: o método dos pesos da NBR 5626
A norma brasileira de instalações prediais de água fria não pede que você adivinhe velocidade. Ela pede que você conte aparelhos. Cada peça de utilização tem uma vazão de projeto e um peso relativo tabelado, e a vazão provável do trecho sai de uma raiz quadrada:
Q = 0,3 · √ΣP — Q em litros por segundo, ΣP igual à soma dos pesos de todos os aparelhos alimentados por aquele trecho.
| Peça de utilização | Vazão de projeto (L/s) | Peso relativo |
|---|---|---|
| Bacia com caixa de descarga | 0,15 | 0,3 |
| Bacia com válvula de descarga | 1,70 | 32 |
| Chuveiro ou ducha (misturador) | 0,20 | 0,4 |
| Chuveiro elétrico | 0,10 | 0,1 |
| Lavatório | 0,15 | 0,3 |
| Pia de cozinha | 0,25 | 0,7 |
| Tanque | 0,25 | 0,7 |
| Lavadora de roupas ou de pratos | 0,30 | 1,0 |
| Banheira (misturador) | 0,30 | 1,0 |
| Mictório com sifão integrado | 0,50 | 2,8 |
| Bidê / bebedouro | 0,10 | 0,1 |
| Torneira de jardim | 0,20 | 0,4 |
Tome um apartamento com chuveiro de misturador, lavatório, bacia com caixa, pia, tanque e máquina de lavar. A soma dos pesos é 0,4 + 0,3 + 0,3 + 0,7 + 0,7 + 1,0 = 3,4. Logo Q = 0,3 · √3,4 = 0,55 L/s. A soma simples das vazões desses seis aparelhos é 1,30 L/s: o método dimensiona para 42,6% do que está instalado.
O que o peso realmente é — e por que isso importa
Olhe a tabela de novo com uma calculadora. O peso do chuveiro é 0,4 e sua vazão é 0,20; (0,20 / 0,3)² = 0,44. O tanque: 0,25 L/s, (0,25 / 0,3)² = 0,69, tabelado como 0,7. A bacia de válvula: 1,70 L/s, (1,70 / 0,3)² = 32,1, tabelado como 32. Em todas as doze linhas acima vale a mesma regra: o peso é a vazão ao quadrado dividida por 0,09, arredondada.
Substitua isso na fórmula e o método se dissolve. Q = 0,3 · √(Σ(q/0,3)²) = √(Σq²). A vazão de projeto é a raiz da soma dos quadrados das vazões individuais — a mesma soma de Pitágoras que se usa para combinar erros independentes de medição. Os pesos e o 0,3 são embalagem; por dentro há uma hipótese de independência entre aparelhos.
A ressalva honesta: o arredondamento da tabela não é desprezível. As linhas de 0,15 L/s deveriam ter peso 0,25 e estão tabeladas como 0,3, um desvio de 17%. No apartamento do exemplo, a raiz da soma dos quadrados dá 0,548 L/s e a fórmula com os pesos dá 0,553 — cerca de 1% de diferença, a favor da segurança.
Por que o desconto cresce com o tamanho do prédio
A consequência dessa estrutura é que a soma simples cresce com o número de aparelhos, enquanto a raiz da soma dos quadrados cresce com a raiz desse número. A fração que você dimensiona, portanto, cai com √n.
| Apartamentos | ΣP | Vazão de projeto | Vazão instalada | Fração |
|---|---|---|---|---|
| 1 | 3,4 | 0,55 L/s | 1,30 L/s | 42,6% |
| 2 | 6,8 | 0,78 L/s | 2,60 L/s | 30,1% |
| 4 | 13,6 | 1,11 L/s | 5,20 L/s | 21,3% |
| 8 | 27,2 | 1,57 L/s | 10,40 L/s | 15,0% |
| 16 | 54,4 | 2,21 L/s | 20,80 L/s | 10,6% |
| 32 | 108,8 | 3,13 L/s | 41,60 L/s | 7,5% |
Num prédio de 16 apartamentos com essa relação de aparelhos, a coluna principal é dimensionada para 2,21 L/s — contra 20,80 L/s se todo mundo abrisse tudo. É uma aposta, e ela tem consequência física direta no diâmetro.
Um TCC da UNESC comparou exatamente os dois caminhos no mesmo prédio de quatro pavimentos e 16 apartamentos. Pelo consumo máximo provável, o trecho da coluna deu 2,94 L/s e diâmetro de 50 mm; pelo consumo máximo possível, somando tudo, deu 35,20 L/s e 110 mm. O material da instalação saiu por R$ 2.141,72 contra R$ 6.873,59 — 3,2 vezes mais caro pela mesma água, só por trocar a hipótese de simultaneidade.

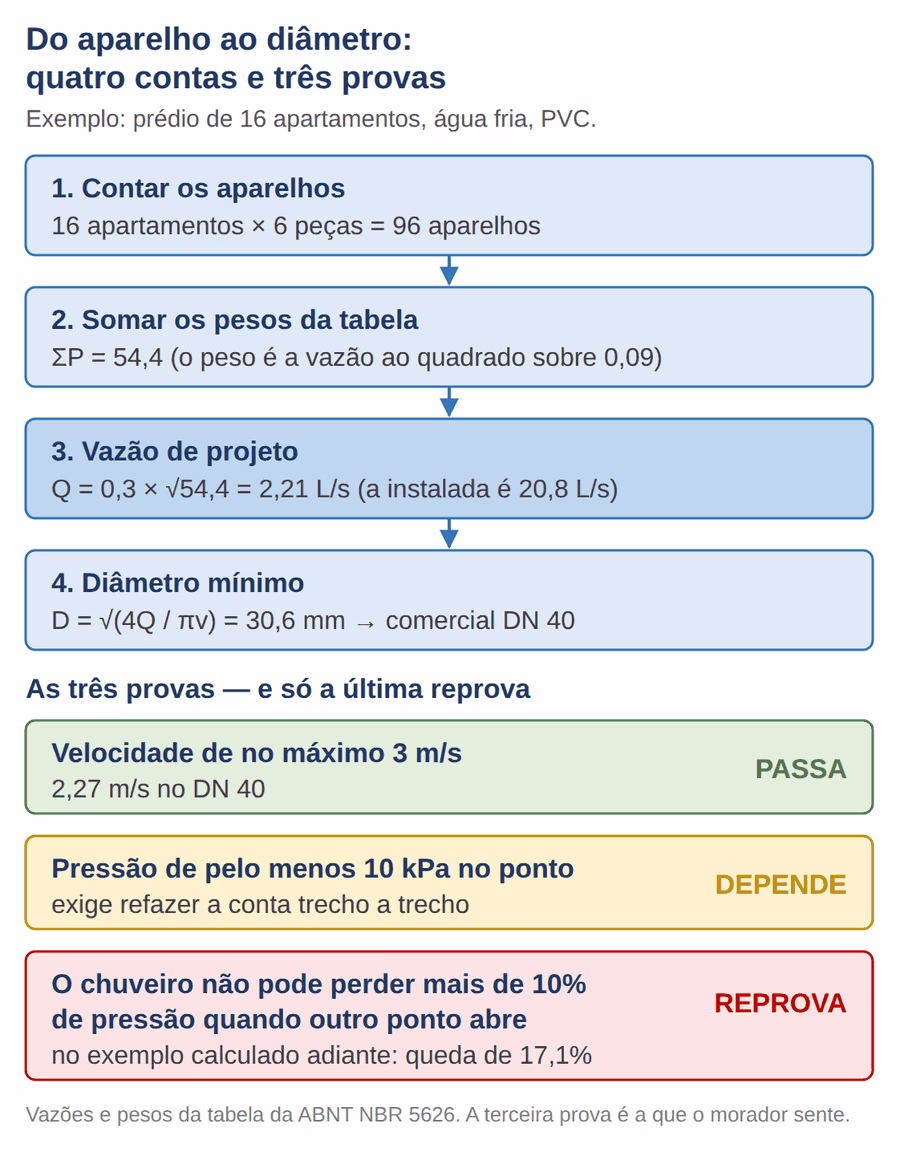

As quatro contas levam meia hora. As três provas são o que separa um projeto de uma planilha: velocidade, pressão mínima no ponto e variação de pressão quando outro ponto abre. Vazões e pesos da tabela da ABNT NBR 5626.
Da vazão ao diâmetro: o teto de 3 m/s é o critério mais fraco
Com a vazão em mãos, aí sim Q = A · v serve — invertida. A NBR 5626 de 1998 limitava a velocidade média a 3 m/s. A revisão de 2020 aceita velocidades maiores, desde que a tubulação não fique sujeita a golpe de aríete e tenha isolamento acústico adequado, mas 3 m/s continua sendo o teto usual de projeto. Com esse teto, o diâmetro mínimo sai de D = √(4Q / π·v). Para 2,21 L/s a 3 m/s: D = 30,6 mm.
Em PVC soldável, o número do tubo é o diâmetro externo (DE), e o diâmetro interno útil é menor. O DE 40 tem 35,2 mm internos; o DE 32 tem 27,8 mm. Como 30,6 mm cai entre os dois, o DE 40 é o menor comercial que atende, e nele a velocidade fica em 2,27 m/s. Aprovado.
Repare na fragilidade desse critério. No DE 40, a vazão que satura exatamente 3 m/s é 2,92 L/s. O caso da UNESC deu 2,94 L/s — dois centésimos de litro por segundo acima — e por isso saltou para 50 mm. Um décimo de litro por segundo decide um diâmetro comercial inteiro, o que deveria bastar para desconfiar que a velocidade não é o critério que governa.
E de fato não é. O limite de 3 m/s existe por ruído e por golpe de aríete: acima de 2 m/s, tubulação embutida já se faz ouvir no cômodo ao lado, e a sobrepressão do fechamento brusco cresce com a velocidade. Perda de carga não entra nessa conta.
Vale dizer que esse par vazão-diâmetro decide coisas bem além do chuveiro. É a vazão de água que limita quanto calor se consegue retirar de um rack nos sistemas de refrigeração de data centers, pelo mesmo motivo aritmético: a seção do tubo é finita e a velocidade tem teto.
Perda de carga: onde o diâmetro decide tudo
Em instalação predial, com tubos abaixo de 100 mm e trechos curtos cheios de conexões, a equação recomendada é a de Fair-Whipple-Hsiao. Para PVC rígido e água fria:
J = 0,0008695 · Q1,75 / D4,75 — J é a perda de carga unitária em metros de coluna d’água por metro de tubo, Q em m³/s e D em metros.
O número que importa nessa expressão é o expoente 4,75. Ele significa que descer um diâmetro comercial — de DE 40 para DE 32, de 35,2 para 27,8 mm — multiplica a perda de carga por 3,1. Dividir o diâmetro pela metade multiplica por 27. Em compensação, dobrar a vazão multiplica a perda por apenas 3,4, porque o expoente ali é 1,75. Diâmetro pesa muito mais que vazão.
| Diâmetro nominal | Interno (mm) | Velocidade | J (m/m) | Perda em 30 m |
|---|---|---|---|---|
| DE 25 | 21,6 | 6,04 m/s | 1,600 | 48,0 m |
| DE 32 | 27,8 | 3,65 m/s | 0,483 | 14,5 m |
| DE 40 | 35,2 | 2,27 m/s | 0,157 | 4,72 m |
| DE 50 | 44,0 | 1,46 m/s | 0,055 | 1,64 m |
| DE 60 | 53,4 | 0,99 m/s | 0,022 | 0,65 m |
| DE 75 | 66,6 | 0,64 m/s | 0,008 | 0,23 m |

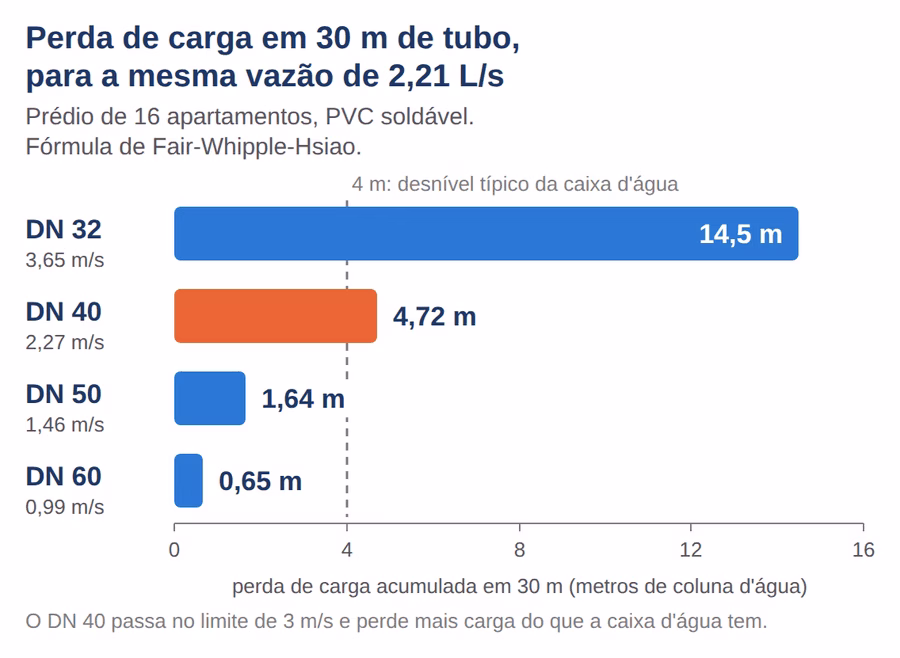

Os quatro primeiros diâmetros comerciais, para a mesma vazão. A linha tracejada é o desnível típico entre a caixa d’água e o ponto mais alto de consumo — a pressão que você tem para gastar.
Aqui está o ponto do artigo. O DE 40 passa no critério de velocidade, e num trecho de 30 metros ele consome 4,72 metros de coluna d’água. Uma caixa d’água sobre a laje costuma dar de 3 a 5 metros de desnível até o ponto mais alto de consumo. O tubo aprovado pela velocidade gasta, sozinho, a pressão inteira da instalação — e ainda não descontamos as conexões.
O DE 50, uma bitola acima, perde 1,64 m nos mesmos 30 metros. A diferença de custo entre os dois é de poucas dezenas de reais por trecho; a diferença de pressão no chuveiro é o projeto inteiro.
Falta a parte que as tabelas escondem: a perda real usa o comprimento virtual, que é o comprimento reto mais o comprimento equivalente de cada joelho, tê e registro. Num ramal de banheiro com muitas conexões em pouco metro linear, o virtual passa fácil do dobro do real. É exatamente por isso que Fair-Whipple-Hsiao foi calibrada para trechos curtos e muitas peças.
As três provas que a norma exige
A primeira prova é a velocidade, com o teto usual de 3 m/s. Já vimos que ela aprova quase tudo e não protege ninguém.
A segunda é a pressão mínima no ponto de utilização: 10 kPa, aproximadamente 1 metro de coluna d’água, com exceção da bacia com válvula de descarga, que exige 15 kPa. No outro extremo, a pressão estática não pode passar de 400 kPa (40 mca), o que em prédios altos obriga a zonear a coluna ou instalar válvula redutora. Verificar isso exige refazer a conta trecho a trecho, do reservatório até a peça mais desfavorável.
A terceira é a que quase ninguém verifica, e é a única que descreve o problema do começo deste texto: com um chuveiro funcionando na vazão de projeto, abrir qualquer outro ponto não pode reduzir a pressão dinâmica no chuveiro em mais de 10%.
Um trabalho de conclusão de curso da UFLA dimensionou uma residência pelo método dos pesos da própria norma e depois foi checar essa cláusula. Com o chuveiro do banheiro 1 sozinho, 1,27 mca. Com um segundo ponto aberto, 1,06 mca — queda de 17,08%. Reprovado no critério de desempenho da norma, com o método prescritivo da norma, passando na velocidade e na pressão mínima.
Não transforme isso numa lei geral: é um caso calculado, num projeto específico, e não uma medição em campo de um universo de edifícios. O que ele mostra é mais modesto e mais útil — cumprir a fórmula não é o mesmo que cumprir a norma, e só a terceira prova fala da experiência de quem mora ali.
A sequência, na ordem em que se faz
- Liste os aparelhos alimentados por cada trecho, do ponto mais distante para trás.
- Some os pesos da tabela. Trecho por trecho, acumulando.
- Calcule a vazão de projeto: Q = 0,3 · √ΣP.
- Tire o diâmetro mínimo pelo teto de velocidade: D = √(4Q / π·3) — e suba para o comercial imediatamente acima.
- Levante o comprimento virtual: metros retos mais os equivalentes das conexões.
- Calcule a perda de carga com Fair-Whipple-Hsiao e some ao longo do caminho.
- Verifique a pressão no ponto mais desfavorável contra o desnível disponível. Se não sobrar 1 mca, suba um diâmetro no trecho que mais perde e refaça.
O passo 7 é o que transforma a planilha em projeto, e é o único que costuma exigir duas ou três rodadas. Vale conhecer o resto da instalação para saber onde mexer: nosso guia de instalações hidráulicas residenciais cobre o traçado, os materiais e onde ficam os registros.

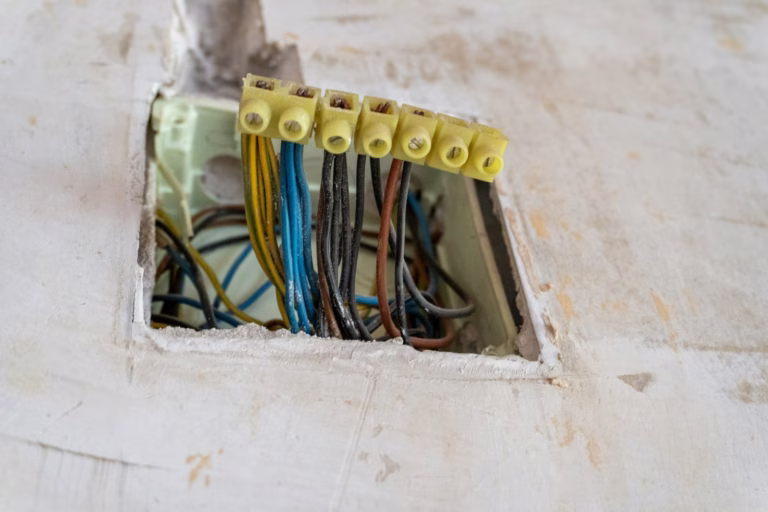

Um adendo para quem está dimensionando a casa inteira: a mesma lógica de simultaneidade aparece em como dimensionar cabos elétricos residenciais, onde o fator de demanda cumpre o papel do peso relativo — ninguém dimensiona o quadro para todos os circuitos no máximo ao mesmo tempo. Se a água vem de outra fonte, as contas de volume e de vazão de um sistema de captação de água da chuva seguem o mesmo princípio de balanço, e os resultados costumam surpreender.
Perguntas frequentes
Q = A · v serve ou não serve para dimensionar? Serve invertida: você arbitra a velocidade máxima e tira o diâmetro. O que ela não faz é entregar a vazão — essa vem da contagem de aparelhos. E o diâmetro que ela devolve é só um piso; quem decide o valor final é a pressão.
Como faço para medir a vazão de um ponto sem instrumento? Balde de volume conhecido e cronômetro, três repetições. Dez litros em 42 segundos são 0,238 L/s, ou 14,3 L/min. Compare com a vazão de projeto da tabela: um chuveiro de misturador deveria entregar 0,20 L/s.
E numa casa térrea, muda alguma coisa? A conta é idêntica, com ΣP menor. Um banheiro, cozinha e área de serviço dão os mesmos 3,4 de peso e 0,55 L/s, o que o DE 25 atende com folga na velocidade. Em casa térrea o gargalo raramente é o diâmetro interno: é a pressão que a rua ou a caixa entrega.
Chuveiro elétrico exige menos que o de misturador? Bem menos. A tabela dá 0,10 L/s e peso 0,1 para o elétrico, contra 0,20 L/s e peso 0,4 para o misturador de água quente e fria. Trocar um pelo outro divide por quatro a contribuição daquele ponto para o ΣP do trecho.
Posso usar Hazen-Williams na instalação de casa? Não. A validade de Hazen-Williams começa em diâmetros de 100 mm e escoamento turbulento de transição; ela foi feita para redes de distribuição e recalque. Para predial, a equação indicada é Fair-Whipple-Hsiao.
Por que a conta de Fair-Whipple-Hsiao não bate exatamente com Darcy-Weisbach? Porque as duas são coisas diferentes: Darcy é fisicamente geral e precisa do fator de atrito, e Fair-Whipple-Hsiao é um ajuste empírico com coeficiente fixo. No caso do DE 40 acima, Darcy com fator de Blasius dá 0,141 m/m e Fair-Whipple-Hsiao dá 0,157 — 11% de diferença, dentro do que se espera de fórmula empírica.
O princípio que organiza tudo
Vazão de projeto não é uma medida: é uma hipótese sobre quantas pessoas abrem a torneira ao mesmo tempo, escrita como raiz quadrada. Aceite a hipótese e o resto é aritmética; recuse-a e o prédio de 16 apartamentos precisa de 110 mm em vez de 50 mm.
E depois que o diâmetro sai, a única coisa que se verifica de verdade é a pressão no ponto mais desfavorável, com todas as conexões contadas. Velocidade é conforto acústico. Pressão é o projeto.
Projeto de instalação predial é atividade de profissional habilitado, com responsabilidade técnica registrada. Este artigo serve para você entender a conta, conferir o que recebeu e saber que pergunta fazer — não para substituir o projetista.
Fontes
- ABNT NBR 5626:2020 — Sistemas prediais de água fria e água quente: projeto, execução, operação e manutenção. Norma de acesso pago; os parâmetros citados aqui vêm dos trabalhos acadêmicos abaixo, que a reproduzem.
- Análise comparativa entre as versões de 1998 e 2020 da NBR 5626, revista do ICESP: fim do limite fixo de 3 m/s na versão de 2020.
- SILVA, D. Adequabilidade do método do consumo máximo provável. Universidade Federal de Lavras (UFLA) — tabela de pesos, velocidade de 3 m/s, cláusula dos 10% e o caso com queda de 17,08%.
- FERREIRA, R. P.; CAUDURO, F. Comparativo entre os métodos do consumo máximo provável e do consumo máximo possível. UNESC, 2017 — 2,94 L/s contra 35,20 L/s e os custos de material.
- BARROS, C. S. G.; CAVALCANTE, D. R.; REIS, R. P. A. Estudo comparativo entre metodologias de dimensionamento de sistemas prediais de distribuição de água fria. Universidade Federal de Goiás, 2018.
- Fórmulas empíricas de perda de carga distribuída. Escola de Engenharia de São Carlos, USP — coeficientes e faixas de validade de Hazen-Williams e Fair-Whipple-Hsiao.
- Pressão dinâmica mínima para bacia com válvula de descarga. Suporte AltoQi — os 15 kPa do item 5.3.5.1.
