Amortecedor do Taipei 101: o que a esfera de 660 t faz de verdade
Entre os andares 87 e 92 do Taipei 101 fica pendurada uma esfera de aço de 660 toneladas que os visitantes fotografam como se ela segurasse o prédio de pé. Não segura. O amortecedor do Taipei 101 resolve um problema bem mais modesto e bem mais frequente: o balanço que deixaria enjoado quem trabalha no alto da torre em qualquer dia de vento forte.
Ao fim deste texto você vai saber quanto a torre balança sem a esfera, quanto passa a balançar com ela, por que o pêndulo precisa ter 11,5 m e não 42 m, e por que o amortecedor quase não faz diferença num terremoto. Cada número vem com a conta e a fonte.
O que o amortecedor do Taipei 101 faz, em uma frase
Ele é um pêndulo afinado no mesmo ritmo da torre. Quando o vento empurra o prédio para um lado, a esfera fica para trás e puxa no sentido contrário. Oito amortecedores hidráulicos presos a ela transformam esse vaivém em calor. A energia que faria o prédio oscilar sai pelo óleo aquecido.
O mecanismo geral, que vale para qualquer edifício com amortecedor de massa, depende de uma coisa só: a esfera precisa oscilar no mesmo período da torre. Afinado errado, o pêndulo não ajuda. Pode até atrapalhar.
Quanto a torre balança sem ele
O projeto estrutural é do escritório taiwanês Evergreen Consulting Engineering. A apresentação técnica do projeto traz o número que justificou a esfera. Sem amortecedor, só com o amortecimento natural da estrutura, que o projetista estima em 1,5%, o andar 89 teria aceleração de pico de 7,4 cm/s² contando os tufões, e 6,2 cm/s² sem eles. O limite adotado para conforto é 5 cm/s², cerca de 5 milésimos da gravidade.
O vento dessa conta não é o do tufão. É o vento de meio ano de período de retorno, 14 m/s, que aparece em média duas vezes por ano. O critério de conforto é o de todo dia, não o de catástrofe.
Aceleração é o que o corpo sente, mas é difícil de imaginar. Dá para converter em deslocamento. A premissa é que o balanço seja uma oscilação senoidal no período natural da torre, que foi medido em 6,8 s (Chen e outros, Earth, Planets and Space). Nesse movimento, deslocamento = aceleração ÷ ω², com ω = 2π ÷ período:
- ω = 2π ÷ 6,8 = 0,924 rad/s, então ω² = 0,854 s⁻²
- sem amortecedor, com tufão: 7,4 ÷ 0,854 = 8,7 cm para cada lado
- sem amortecedor, sem tufão: 6,2 ÷ 0,854 = 7,3 cm
- no limite de conforto: 5,0 ÷ 0,854 = 5,9 cm
Então o problema do Taipei 101 nunca foi o prédio sair metros do lugar. É um vaivém de uns 9 cm, completado a cada 6,8 segundos e repetido por horas. Com esse período, o movimento é lento demais para parecer tremor. É sentido como enjoo, e com essa amplitude a água balança no copo.

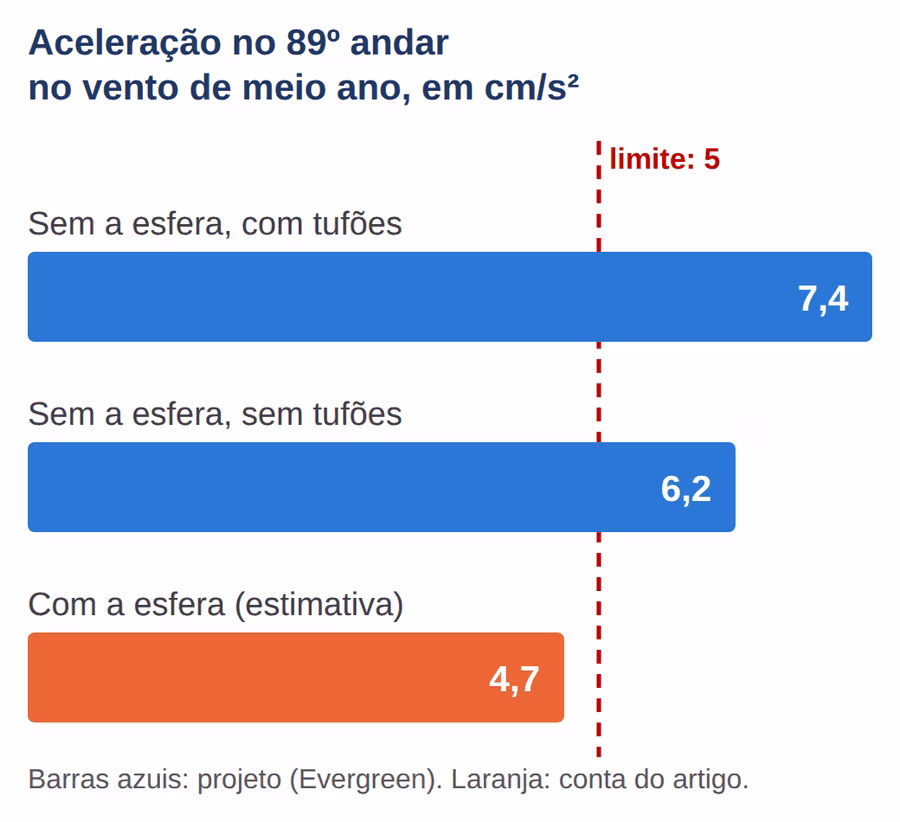

Quanto o amortecedor reduz: um terço, não “até 40%”
O número que circula em reportagens e guias turísticos é “reduz o movimento em até 40%”. A meta de projeto era menor e mais precisa: levar os 7,4 cm/s² para 5 cm/s². Isso dá uma redução de 1 − 5 ÷ 7,4 = 32%. No cenário sem tufões, o corte necessário era de 1 − 5 ÷ 6,2 = 19%.
A dissertação de Ioannis Kourakis no MIT (2007) modelou a torre com e sem a esfera e chegou a uma redução em torno de 35%, com a meta de 5 milésimos de g atingida. Os 40% aparecem em material de divulgação, não nas fontes técnicas consultadas. O que a documentação sustenta é “cerca de um terço”.
Dá para conferir se um terço é plausível com a física do amortecimento. No balanço causado pelo vento, a parte ressonante domina, e a aceleração cai com a raiz quadrada do amortecimento total. Para ir de 7,4 para 5:
- (5 ÷ 7,4)² = 0,457, então o amortecimento total precisa subir 1 ÷ 0,457 = 2,2 vezes
- partindo do 1,5% que o projetista adota para a estrutura, a torre precisa se comportar como se tivesse 1,5 × 2,2 ≈ 3,3%
Agora a conta pelo outro lado: quanto amortecimento a esfera consegue acrescentar. Ela tem 0,26% da massa do prédio (Kourakis) e, segundo a mesma dissertação, a massa que participa do primeiro modo de vibrar é cerca de um terço do total. Isso dá uma razão de massa μ = 0,26% × 3 ≈ 0,8%. A regra de bolso para amortecedor sintonizado sob excitação aleatória, como o vento, diz que o amortecimento acrescentado fica em torno de √μ ÷ 4 = √0,008 ÷ 4 ≈ 2,2%. Somado ao 1,5% da estrutura, dá 3,7%, e a aceleração cai para 7,4 × √(1,5 ÷ 3,7) ≈ 4,7 cm/s², uma redução de cerca de 36%.
Três caminhos independentes, a mesma faixa: 32% pela meta de projeto, 35% no modelo do MIT, 36% pela regra de bolso. A ressalva está na premissa: Kourakis usa no modelo dele um amortecimento natural de perto de 1%, e com 1% a regra de bolso daria 44%. É por isso que o artigo não crava um número único.
Um reparo sobre a massa. As fontes técnicas dão 0,24% (Structure Magazine, 2026) ou 0,26% (Kourakis). Com 660 t e 0,24%, o prédio inteiro teria 660 ÷ 0,0024 ≈ 275 mil toneladas. É a ordem de grandeza certa, mas nenhuma fonte primária publica a massa total, então trate esse número como derivado.

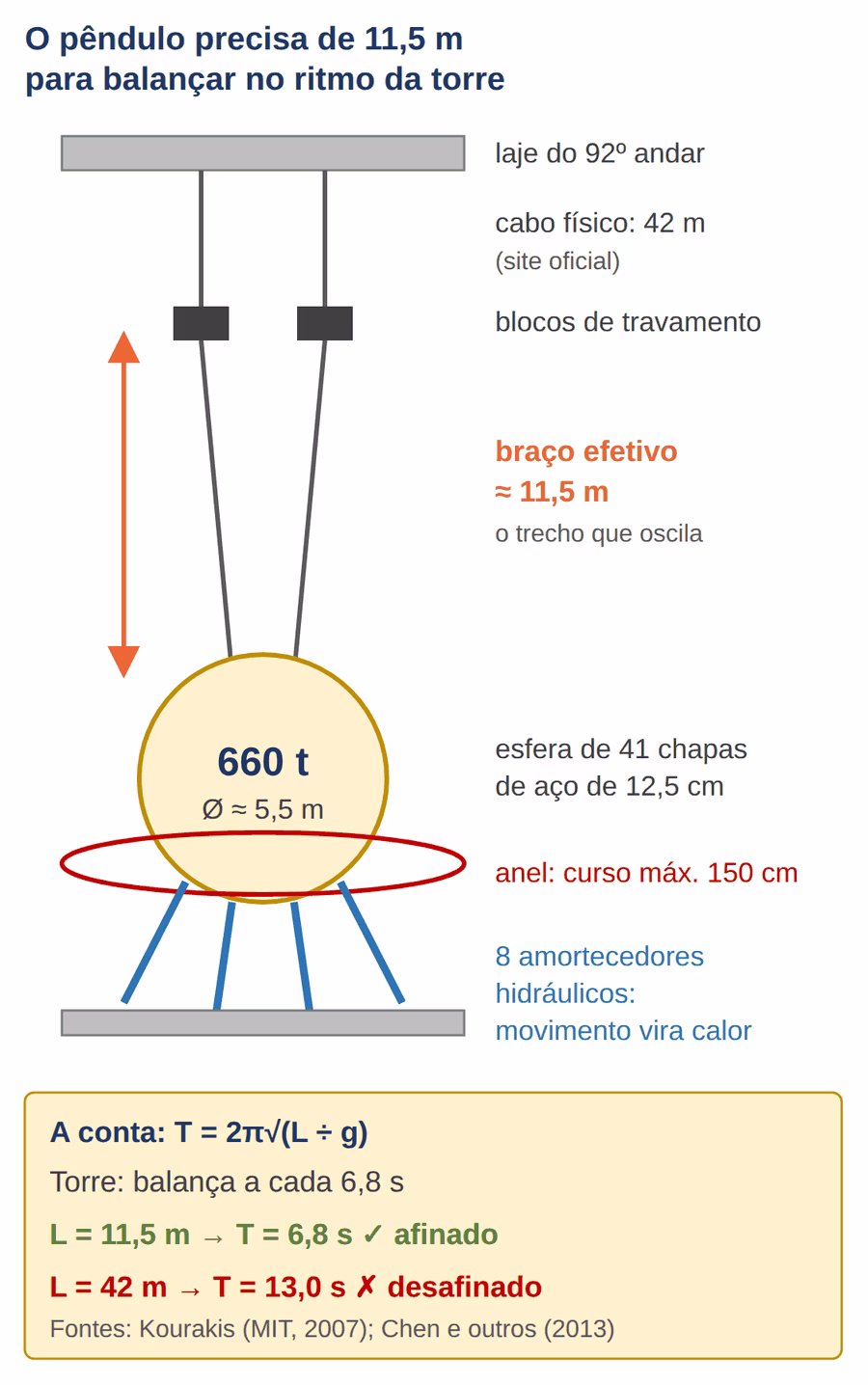

Por que o pêndulo tem 11,5 m, e não 42 m
O período de um pêndulo simples é T = 2π√(L ÷ g). Para a esfera oscilar junto com a torre, T precisa ser 6,8 s. Isolando o comprimento:
- L = g × (T ÷ 2π)² = 9,81 × (6,8 ÷ 6,283)² = 9,81 × 1,171 = 11,5 m
É exatamente o que Kourakis registra: cabos de 11,5 m. A página oficial do Taipei 101, porém, informa cabos de 42 m. Um pêndulo de 42 m teria período de 2π√(42 ÷ 9,81) = 13,0 s, quase o dobro do da torre. Estaria completamente desafinado.
As duas informações só convivem se os 42 m forem o comprimento físico do cabo, e não o braço que oscila. A Structure Magazine dá a pista: a afinação fina é feita ajustando a posição de blocos de travamento que prendem os cabos. O que conta para o período é o trecho livre abaixo do ponto travado. O resto do cabo só sustenta peso. Nenhuma das fontes consultadas desenha a geometria completa, então essa é a explicação mais provável, não a comprovada.
O resto da ficha técnica também fecha na conta. Uma esfera maciça de aço com 5,5 m de diâmetro teria volume de 4/3 × π × 2,75³ = 87,1 m³. Com densidade de 7,85 t/m³, pesaria 684 t. As 660 t oficiais dão 96% disso, coerente com uma “esfera” feita de chapas empilhadas, que é facetada e não perfeitamente redonda. Há um detalhe que nenhuma fonte explica: 41 chapas de 12,5 cm somam 5,125 m de altura, menos que os 5,5 m de diâmetro. Ou a peça é levemente achatada, ou há espaçadores entre as chapas.
O recorde do tufão Soudelor, em energia
Em 8 de agosto de 2015, durante o tufão Soudelor, a esfera se deslocou 100 cm do centro, o maior movimento já registrado. O número foi divulgado pela administração do prédio e reproduzido pela imprensa. O curso máximo de projeto é 150 cm, e além disso um anel de para-choques segura a esfera.
Quanta energia a esfera guardava nesse momento? Com braço de 11,5 m, afastar-se 1 m na horizontal faz a esfera subir h = 11,5 × (1 − cos θ), com sen θ = 1 ÷ 11,5:
- cos θ = √(1 − 0,0870²) = 0,99621, então h = 11,5 × 0,00379 = 4,4 cm
- energia potencial = m × g × h = 660.000 × 9,81 × 0,0436 ≈ 282 kJ
- conferência pela energia cinética no centro: v = ω × amplitude = 0,924 m/s, então ½ × 660.000 × 0,924² ≈ 282 kJ
As duas contas batem. É a energia necessária para erguer um carro de 1 tonelada até 29 m de altura, e a esfera a acumula e devolve a cada 3,4 segundos, que é meio período. O trabalho dos oito amortecedores hidráulicos é retirar uma fração disso a cada ciclo. No limite de 1,5 m, a subida seria de 9,8 cm e a energia chegaria a uns 636 kJ.
E o prédio, quanto andou? Ninguém publicou. Uma ordem de grandeza sai da teoria clássica de amortecedores sintonizados: na ressonância, o curso da esfera em relação à torre fica em torno de 1 ÷ (2 × amortecimento do pêndulo). Com os 4,7% que Kourakis usa, dá cerca de 10 vezes. Um metro de esfera corresponderia então a algo como 10 cm de torre no alto. É estimativa de modelo simplificado, não medição.
E no terremoto? O amortecedor quase não trabalha
O título antigo deste artigo prometia contar como o Taipei 101 resiste a terremotos, e o senso comum credita isso à esfera. A documentação técnica diz outra coisa. Os critérios de projeto, como aparecem na apresentação da Evergreen:
| Situação | Critério | Quem atende |
|---|---|---|
| Vento de ½ ano (14 m/s) | Aceleração < 5 cm/s² | A esfera: só com a estrutura dá 7,4 |
| Vento de 50 anos (39,9 m/s) | Deslocamento entre andares ≤ 0,5% | A estrutura: 0,499% |
| Vento de 100 anos (43,3 m/s) | Resistência das peças | A estrutura |
| Sismo de 100 anos (0,13 g) | Permanecer em regime elástico | A estrutura |
| Sismo de 950 anos (0,39 g no solo) | Manter a estabilidade | A estrutura: ductilidade exigida < 2,5 |
A esfera aparece em uma linha só, a do conforto. Quem faz o resto são as supercolunas de até 2,4 × 3,0 m preenchidas com concreto de 10.000 psi (cerca de 69 MPa), os 2 × 4 = 8 outriggers que amarram o núcleo às colunas e as treliças de cinturão. Foi esse esqueleto que deixou o Taipei 101, com 508 m, tirar das Torres Petronas, de 452 m, o título de prédio mais alto do mundo, numa ilha de tufões e terremotos.
A esfera fica de fora por dois motivos que se somam. Primeiro, ela está afinada numa única frequência, 1 ÷ 6,8 ≈ 0,15 Hz, e um terremoto espalha energia por uma faixa larga que raramente se concentra ali. Segundo, com 0,8% da massa modal, ela não consegue acompanhar um evento de poucos segundos. O pêndulo precisa de vários ciclos de 6,8 s para entrar em regime, e o pior de um sismo passa antes disso.
A medição confirma. No terremoto de Tohoku, em 2011, sensores instalados na torre registraram o movimento, e o artigo de Chen e outros relata que o amortecedor de 660 t “não balançou”. O motivo é o primeiro acima: as ondas que chegaram do Japão tinham a energia concentrada entre 0,015 e 0,1 Hz, abaixo da frequência da esfera. Já o terremoto de magnitude 6,1 de abril de 2019, perto de Hualien, moveu a esfera 20 cm, o recorde para sismos segundo a administração do prédio. O Soudelor, que foi um tufão, moveu a esfera 100 cm. O vento exigiu dela 5 vezes mais que o maior terremoto registrado.
No terremoto de magnitude 7,2 de abril de 2024 circularam vídeos da esfera balançando, mas sem número oficial: o Taipei 101 deixou de divulgar os dados do amortecedor em outubro de 2021, segundo a Taiwan News. Qualquer centímetro citado para 2024 não tem fonte primária.
O que acontece com a torre sem a esfera
Sem o amortecedor, o Taipei 101 continuaria de pé em qualquer tufão ou terremoto de projeto. A resistência vem das colunas, dos outriggers e do núcleo, dimensionados para os ventos de 50 e de 100 anos e para os sismos da tabela. O que mudaria é o conforto: nos ventos frequentes, o alto da torre passaria de uns 5 a 6 cm para uns 9 cm de vaivém, acima do limite de 5 cm/s² adotado no projeto.
Isso não é pouco. Num escritório, 7,4 cm/s² repetidos várias vezes por ano significam reclamação e enjoo justamente nos andares mais altos, os mais disputados do prédio. A esfera de 660 t existe para manter esses andares habitáveis, e não para proteger a estrutura.
Outros arranha-céus resolvem o mesmo problema pela forma, antes de recorrer a um pêndulo. A Willis Tower reparte o vento entre nove tubos agrupados. A Shanghai Tower gira a fachada para quebrar os vórtices e ainda leva um amortecedor no topo. A Jeddah Tower aposta na planta em Y e nos recuos.
| Item | Valor | Fonte |
|---|---|---|
| Massa da esfera | 660 t | Taipei 101; Chen e outros |
| Diâmetro | cerca de 5,5 m, 41 chapas de 12,5 cm | Taipei 101 |
| Período natural da torre | 6,8 s (0,15 Hz) | Chen e outros (medido) |
| Braço efetivo do pêndulo | 11,5 m | Kourakis; confere com T = 2π√(L/g) |
| Amortecedores hidráulicos | 8 | Taipei 101 |
| Curso máximo | 150 cm | Taipei 101 |
| Recorde de curso (tufão, 2015) | 100 cm | administração do prédio, via imprensa |
| Aceleração no 89º andar sem a esfera | 7,4 cm/s² | Evergreen (projeto) |
| Limite de conforto | 5 cm/s² | Evergreen (projeto) |
| Amortecedores da agulha | 2 × 4,5 t | Motioneering |
Os dois amortecedores de 4,5 t da agulha, fornecidos pela Motioneering, mesma empresa canadense da esfera, atacam outro problema: a vibração da agulha metálica no topo, que tem modo de vibrar próprio e por isso precisa de pêndulos afinados só para ela.
Perguntas frequentes
Dá para ver o amortecedor do Taipei 101 pessoalmente?
Dá. A esfera fica à vista de quem visita o observatório do prédio. É um dos poucos amortecedores de massa do mundo expostos ao público. Na maioria dos prédios eles ficam escondidos em andares técnicos.
Precisa de energia elétrica para funcionar?
Não. É um sistema passivo: pêndulo, cabos e amortecedores hidráulicos. Funciona numa queda de energia, o que é uma vantagem justamente durante tufões.
E se um cabo romper?
Segundo o site oficial, os cabos têm fator de segurança 4: um quarto da capacidade total já sustentaria a esfera. Cada cabo tem 8,9 cm de diâmetro e mais de 2.000 fios de aço independentes.
Uma esfera duas vezes mais pesada reduziria o dobro?
Não. Com o dobro da massa, μ passaria a 1,6%, e a regra de bolso daria √0,016 ÷ 4 ≈ 3,2% de amortecimento acrescentado, em vez de 2,2%. O total iria de 3,7% para 4,7%, e a aceleração cairia de 4,7 para 7,4 × √(1,5 ÷ 4,7) ≈ 4,2 cm/s². Seriam mais 660 t penduradas no alto da torre para cortar só mais 11%. O amortecimento cresce com a raiz da massa, não com a massa.
Quem projetou e fabricou o amortecedor?
O projeto estrutural da torre é da Evergreen Consulting Engineering, de Taiwan. O amortecedor da torre e os dois da agulha são da Motioneering, do Canadá, que descreve o de 660 t como “pendulum tuned mass damper”.
Todo arranha-céu tem um amortecedor desses?
Não. Só os esbeltos e flexíveis o bastante para que o conforto no vento vire problema, e mesmo nesses a primeira opção costuma ser a forma do prédio. A Turning Torso, na Suécia, combina torção da forma com controle de vibração.
O princípio
O amortecedor do Taipei 101 não é o que mantém a torre de pé. É o que mantém o escritório do 89º andar habitável. Ele corta cerca de um terço do balanço causado pelo vento porque oscila no mesmo ritmo de 6,8 s da torre. Nos terremotos quase não atua, porque o sismo passa rápido demais e raramente concentra energia na frequência dele. Quando alguém disser que uma esfera de 660 t salva o prédio de um terremoto, a pergunta que desmonta a afirmação é: afinada em que frequência?
